產品功能概覽

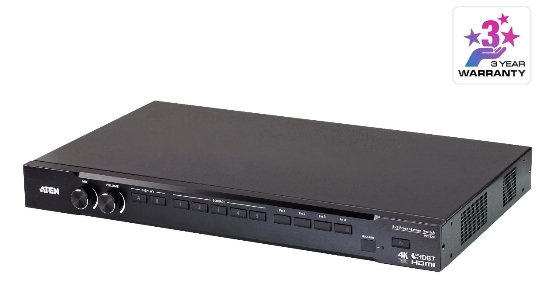

ATEN VP3520是一款多合一的矩陣式演示切換器,整合視頻矩陣式切換器、4K升頻器 、HDBaseT 視頻延長器和音頻DSP功能于一個可輕松安裝在桌下或機架中的精巧型設備中。搭載控制功能的VP3520矩陣式演示切換器具有4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)的True 4K 視頻分辨率與高動態范圍(HDR)技術,可將清晰的影像呈現于兩個顯示器上。支持4K @ 60 Hz、HDMI與HDCP 2.2的VP3520,采用FPGA矩陣式架構的Seamless Switch™ (無縫切換) 技術,可確保連續的視頻串流、實時控制和穩定的信號傳輸。VP3520 內置高性能4K升頻器,可輕松將多種輸入分辨率轉換為輸出顯示分辨率,提供用戶理想的視頻和圖像質量呈現于兩個顯示器上。

VP3520具備靈活的音頻解嵌功能,靈活的音頻路由設計,可滿足不同的應用需求。在簡單的設定中,可以直接連接和切換HDMI 音頻到顯示器音頻。以較復雜的設定,則可將 HDMI音頻解嵌到音頻線路輸出,以便連接到較為喜歡的室內音頻設備。VP3520 配備5路數字輸入端口對1個HDBaseT和1個HDMI True 4K的獨立輸出端口,讓使用者能同時控制2臺顯示器,并提高專業演示的效率和影響力。

VP3520具備立體聲線路輸出端口、同軸輸出度端口,和2 x 10 W功率放大器,提供使用者同時可用主動和被動喇叭的靈活性。

在控制功能方面,VP3520為使用者提供了多種控制選項,例如前面板按鈕、紅外線遙控器、RS-232端口指令和網絡圖形用戶界面(GUI)。此外,VP3520還可以控制電視顯示器、投影機和監視器等AV設備。它是所有會議空間和教育環境的理想選擇,包括小型會議室、教室、訓練教室或任何其他演示環境,例如展覽館或飯店。

主要功能

顯示器控制

自動顯示開/ 關控制 – 可通過CEC、IR、RS-232、PJLink來控制顯示器,并通過繼電器控制投影機的屏幕

靈活的控制方式 – 由信號源偵測或前面板上的4個功能鍵來觸發

流暢的數字AV矩陣式切換

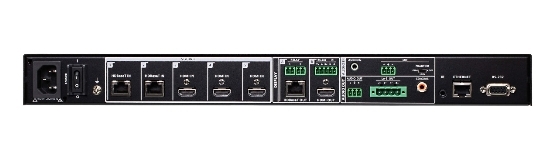

支持5組多格式輸入 – 3個HDMI、2個HDBaseT輸入

1個HDMI和1個HDBaseT 輸出

音頻嵌入 – 立體聲音頻可嵌入至顯示輸出或分離輸出至立體聲line out 和光纖音頻輸出

音頻解嵌 – HDMI/HDBaseT音頻可解嵌為獨立的音頻并輸出至立體聲line out

內置音頻DSP – 支持48V幻象電源的麥克風輸入;麥克風輸入的音頻可與系統音頻混音至顯示輸出

偵測到麥克風輸入信號時自動降低系統音頻輸出的音量

自動切換 – 自動偵測并切換至新接入的信號源,節省切換時間并提高操作便利性

音頻放大器 – 配備喇叭輸出的2 x 10 W內置功率放大器于接線端子連接器

高畫質影像與輸出分辨率

超卓的影像畫質 – 支持True 4K 分辨率高達4096 x 2160 @ 60Hz (4:4:4) (HDMI) / 4096 x 2160 @ 60Hz (4:2:0) (HDBaseT)

支持4K HDR

4K 升頻器 – 4K升頻器可將輸入分辨率轉換為高清顯示分辨率

EDID Expert™ – 協助您選擇EDID設定,提供順暢的啟動、高畫質顯示和跨屏幕呈現高清分辨率

HDMI;兼容HDCP 2.2

多功能流暢操作

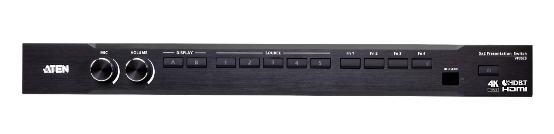

多種控制選項 – 通過前面板按鈕、紅外線遙控器、RS-232和web用戶接口等方式提供靈活流暢的控制

RS-232 和IR通道 – 通過HDBaseT聯機即可進行設備控制,不需額外接線

支持待命模式,可節省電源并可快速喚醒

支持消費性電子控制 (CEC)

通過單一接線延長傳輸距離

Power over HDBaseT (POH) – 通過現有通訊線即可進行遠程供電;內置指撥開關可選擇受電設備

長距離傳輸 – 通過單一Cat 6 / 6a或ATEN 2L-2910 Cat 6線即可傳輸影音頻號和RS-232 / IR控制信號長達70m*

應用場景

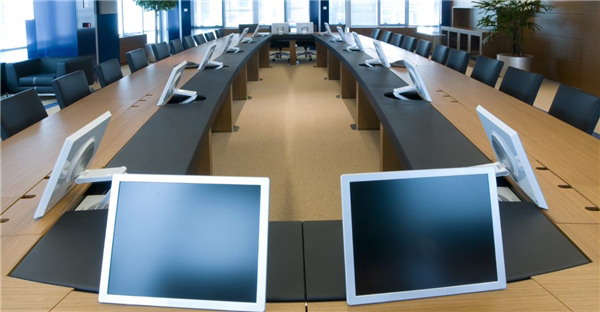

1、 企事業單位會議室

2、 教育機構

3、 展覽館等等

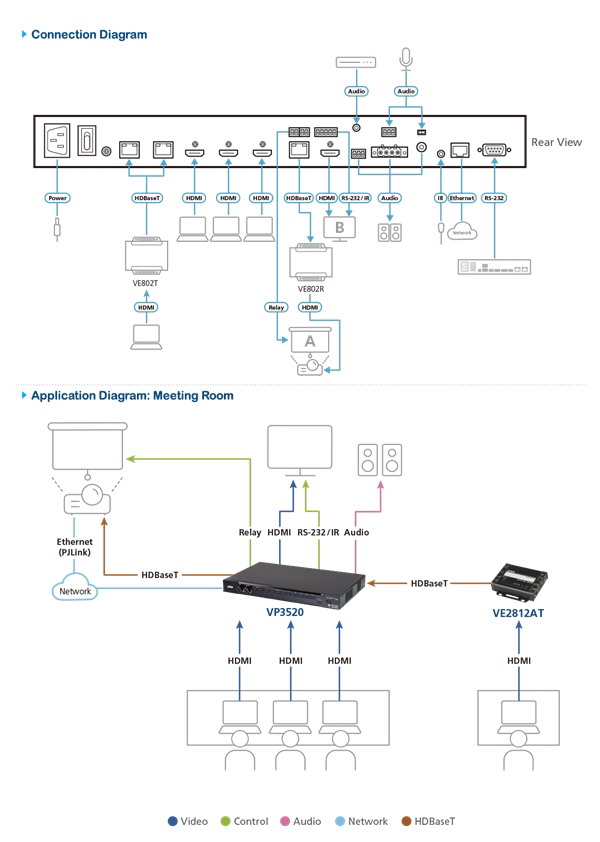

連接拓撲圖
