本期導讀：

1.多屏處理器技術流派

2.威創多屏處理器產品發展歷史

3.威創多屏處理器獲得的榮譽

超高分辨率顯示墻是由多個獨立的顯示設備個體拼接合成一個大規模、可伸縮、高像素分辨率的顯示系統。如何才能驅動巨大分辨率的超高分顯示墻系統？這背后離不開一個強大的信號處理引擎——多屏處理器。多屏處理器肩負著將海量的輸入視頻圖像進行采集、傳輸、圖像處理等重任，最終將處理結果疊加顯示輸出到超高分顯示墻上。

隨著高清晰度圖像采集設備的出現以及三維高分辨率顯示實時性與畫面效果需求，大幅度提高了多屏處理器的復雜度：

1）4K/8K信號源、3D信號源，對圖像傳輸處理帶寬、圖像處理實時性提出了更高要求。

2）在多屏處理系統中，還面臨著各通道顯示設備間的顯示延遲、通道間顯示同步性等關鍵技術問題。因此，多屏處理器的處理性能關乎著超高分顯示墻系統的整體性能指標，在超高分顯示中發揮著重要作用。

01

多屏處理器技術流派

20世紀90年代以來，縱觀多屏圖像處理器的演變發展史，在技術架構上大致可以歸納為如下幾類：

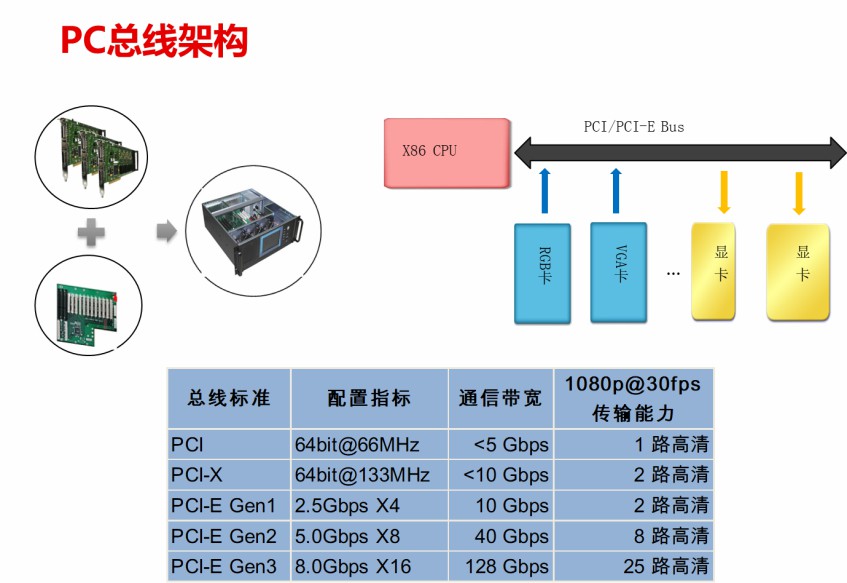

1）PC總線架構：基于PCI/PCI Express總線實現了CPU與圖形卡之間的高速通信，支持多通道高分辨率顯示輸出�；�于此類型技術架構，一般通過計算機的PCI/PCI Express標準插槽設計不同種類的視頻采集卡、視頻輸出卡。2000年前后的多屏處理器產品以PCI總線為主；在2007年以來，隨著PCI Express總線的普及，PC總線架構的多屏處理器產品大多是基于PCI Express 總線架構。

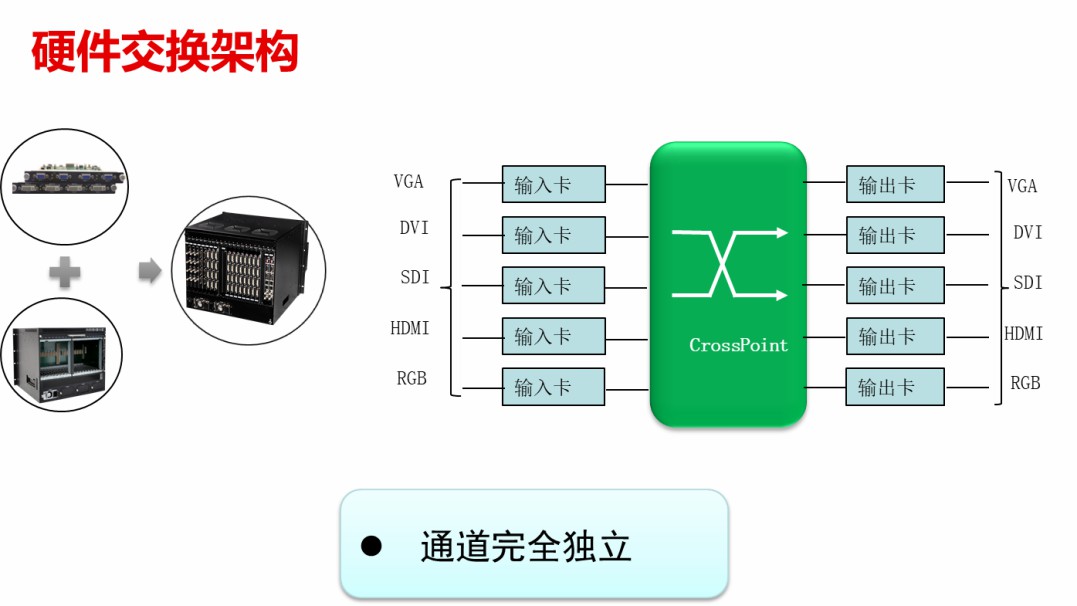

2）硬件交換架構：基于CrossPoint實時空分交換架構，通過輸入卡采集相應的信號源統一為高速串行信號，經CrossPoint切換到不同的輸出通道，實現不同信號源顯示畫面的疊加。各個高速串行信號通道完全獨立，互不影響，處理效率高，時延低。

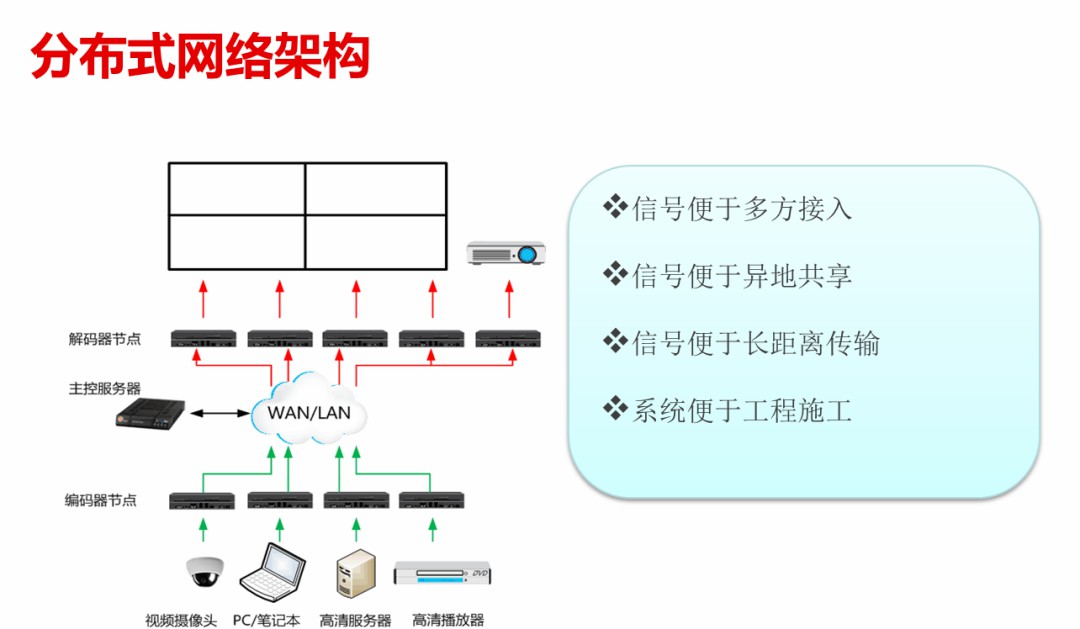

3）分布式網絡架構：將信號源（監控攝像機、計算機等）連接到相應編碼器，實現將視頻、圖像或數據統一編碼為標準IP碼流。通過互聯網基礎設施實現信息交互，傳輸到任何目的地。目的地端的顯示節點解碼器可確保信息能在任何顯示屏上使用。分布式網絡架構具有彈性擴容的優點，信號便于多方接入、信號便于異地共享。

02

威創多屏處理器產品發展歷史

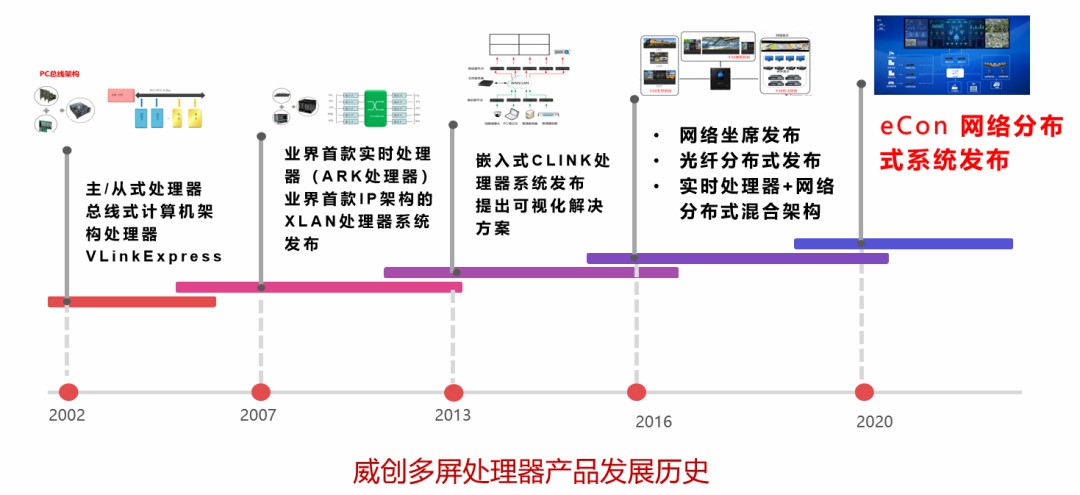

威創公司在多屏拼接處理器領域的發展歷程大致歸納為如下幾個階段：

2002年~2005年，在業內率先提出了分布式主從處理系統，在全球首次實現驅動顯示分辨率達1億像素。

2006年~2013年，業界首款實時處理器（Ark處理器）、業界首款IP架構XLAN處理器系統。

2015年以來，CLINK分布式多屏處理器、光纖分布式產品、坐席協作產品、eCon網絡分布式系統。

eCon網絡分布式系統：基于先進的雙流引擎技術和分布式架構，將大屏拼接、座席管理、環境控制及音視頻等進行統一融合處理，形成了以“海納百端、智匯所需、易控易用、至臻至簡”為主要特征的新一代eCon網絡分布式處理系統（簡稱“易控系統”），幫助用戶解決了座席工位安全管控、簡化座席環境、多業務統管操控、協同指揮調度等現實問題，還滿足控制中心用戶多設備、多系統、多信號的集中管理與聯動調度，實現業務運行信息可視化監視、多業務應用綜合展示。

03

威創多屏處理器獲得的榮譽

威創在多屏處理器技術領域一系列自主創新的技術成果，在核心技術上申請發明專利近千件，相關成果獲國家科學技術科技進步獎二等獎1項，國家重點新產品2項，國家專利金獎1項，國家專利優秀獎2項，廣東省科學技術進步獎一等獎2項。這些技術成果及榮譽的獲得，標志威創多屏圖像處理領域的整體科研實力處于國際、國內領先水平。

威創多屏處理器產品及系統已廣泛應用于交通、能源 、政府、廣電等領域，產品銷售遍布全球30多個國家和地區，已在全球成功實施一系列標桿案例，引領著高端控制室多屏處理技術潮流！
