評測師：王博

數字影像⼯程師，REALCOLOR首席調色師

獨⽴完成數⼗部電影⻓⽚調⾊⼯作

代表作《暴裂無聲》《引爆者》《睡在我上鋪的兄弟》

對于影視從業者來說，選擇一臺表現優秀的投影機進行日常觀影拉片很重要。作為一名電影調色師，我認為投影機的色彩準確性尤為重要。

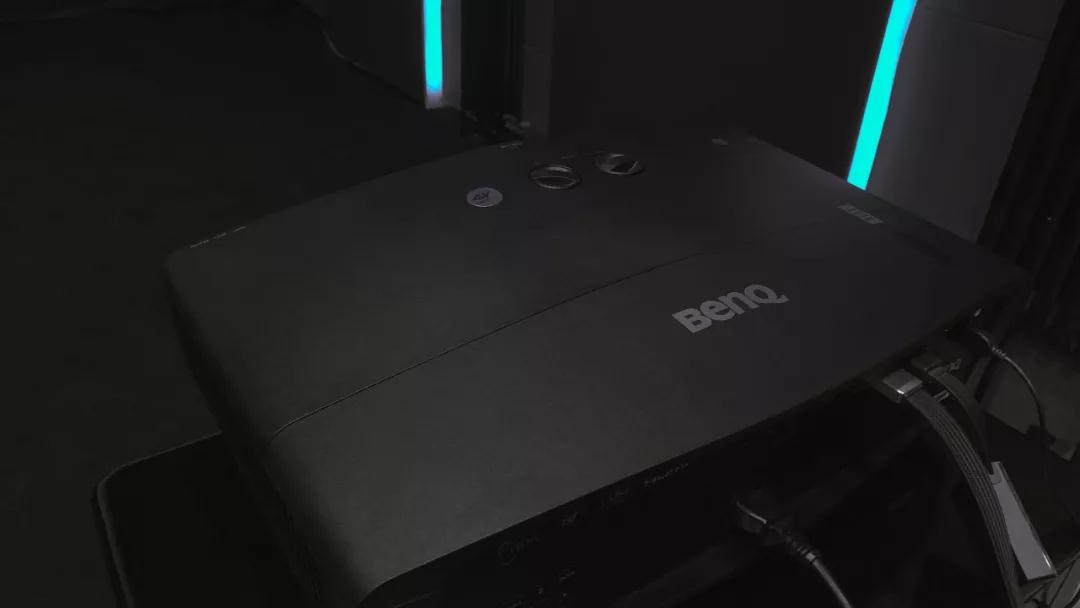

目前市面上能做到色彩準確的投影機品牌很稀少，所以當我拿到明基標有“色準廣色域”的投影機W5700時，第一時間進行了測量，讓我感到驚訝的是，一款民用級別的投影機色彩表現竟然很不錯。接下來我會從機器的基本參數、使用心得及W5700相比較放映機來簡單談?wù)勥@臺機器。

我們選擇在影廳環境中進行測試，這樣可以保證投影效果幾乎不受環境光線影響。我們影廳采用的是哈克尼斯MattePlus增益1.0微孔幕布，1.0的增益能保證畫面亮度均勻及顏色的正常還原，測量設備上使用PhotoReasearch PR670光譜儀和Klein K10a色度計進行測量。

首先，我們通過調整投影距離來觀察在投影機符合標準亮度的同時可投影的幕布寬度，發現W5700大概投影寬度3米左右時可以達到標準亮度，這個大小和寬度決定了投影機對環境要求較低，配合該投影機的靜音性和較小的體積，很容易在絕大多數工作室、混音室內進行吊裝，相比于需要強力主動排風和獨立放映機房的放映機來說，極大的降低了對于安裝環境的要求。

放映機的安裝由于需要獨立放映機房所以至少需要4米以上的棚高，這是很多小型工作室、剪輯工作室、混音棚很難達到的硬性條件。這個時候W5700這種色準廣色域投影機就成為了很好的選擇。

由于工作習慣，我們首先來看⼀下彩條。如果在沒有專業測量?jī)x器的環境下，通過彩條的顯示情況可以讓我們對顯示設備的顏色、對比度、灰階顯像情況有⼀個粗略的判斷。

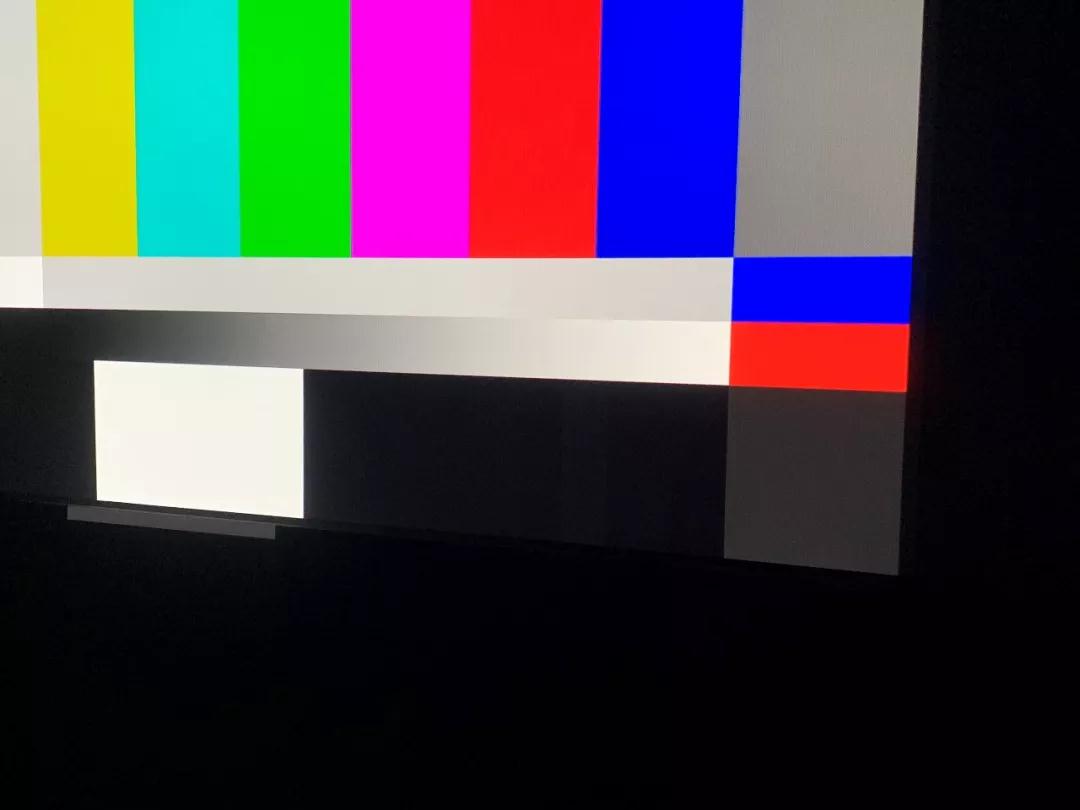

如下圖，在畫面上部，顏色分離清晰無明顯邊緣，說明該投影機的對比度顏色及銳化情況處于⼀個比較好的狀態；在畫面下部-4 0 +4這部分可以明顯看到+4部分灰色帶，看不到0及-4部分灰色帶，說明該投影機默認信號范圍為L(zhǎng)egal，并且對Legal信號范圍顯示精準，所以說至少在暗部亮度和細節表現上沒有問題。

對于特定前端設備，需要手動更改HDMI信號范圍的話，也能在投影機菜單中的“HDMI范圍”進行修改，可見明基對信號辨識的小細節也考慮得十分細致。

主菜單部分基本和大多數投影機相同，提供了基本的色彩校準和必備的畫面調整選項。

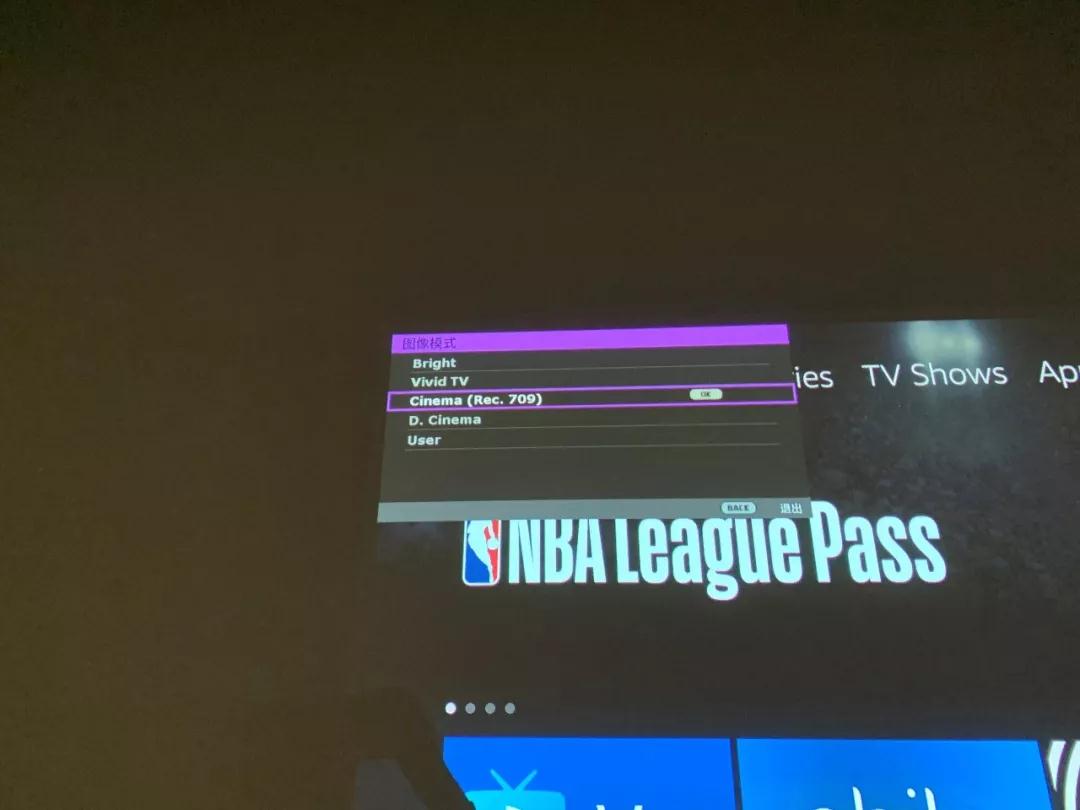

圖像模式選擇：這里實際上是其他選項的預置參數和色彩空間選項，我們看到提供了明亮模式，電視模式，Rec.709，和D-Cinema（測量中該模式實際上是DCI-P3），考慮到該投影機主要應用環境可能為家庭影院、小型工作室和審片室，所以在本篇文章中我們著重測量投影機的Rec.709模式。

Gamma選項：W5700投影機提供了豐富的Gamma選項，使投影機可以應對不同亮度和使用環境。值得⼀提的是，投影機提供了2.6Gamma，這使得投影機的DCI-P3色域在專業領域應用成為可能，很多其他產品僅僅在色彩空間選項中提供了DCI-P3色彩空間而不能選擇對應的2.6Gamma。

另外，優秀的投影機還應該⽀持HDR選項，W5700支持HDR選項，不過該選項需要在其他菜單單獨開啟，個⼈認為可能還是放在Gamma選項中會更簡潔明了。

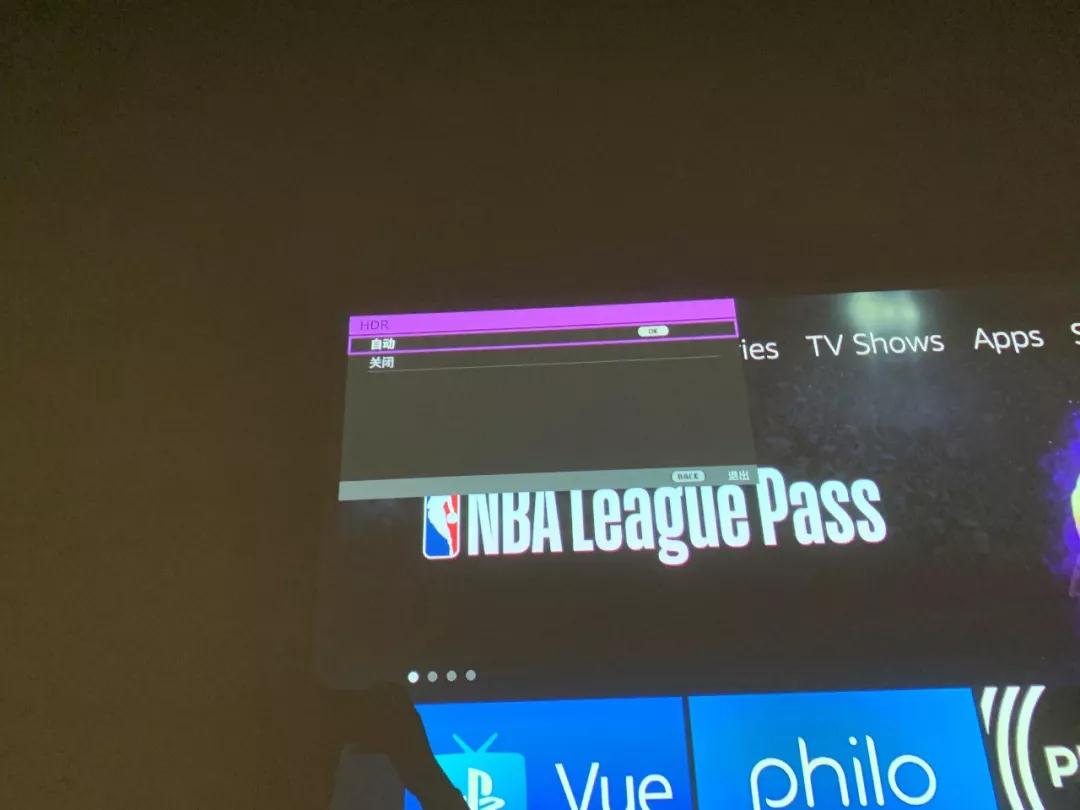

HDR開啟關閉選項：可以手動開啟的HDR選項至關重要，因?yàn)樵S多時候我們通過HDMI輸出的 HDR信號不包含元數據時，就可以使用菜單強制打開HDR功能。

色彩管理選項：提供了對紅綠藍青黃品白顏色的單獨調整，介于投影機的工作原理——通過色輪分光，校準六倍色輪的六個基本顏色配合兩點Gamma校準就可以將投影機的色彩保持在⼀個相當不錯的水平。

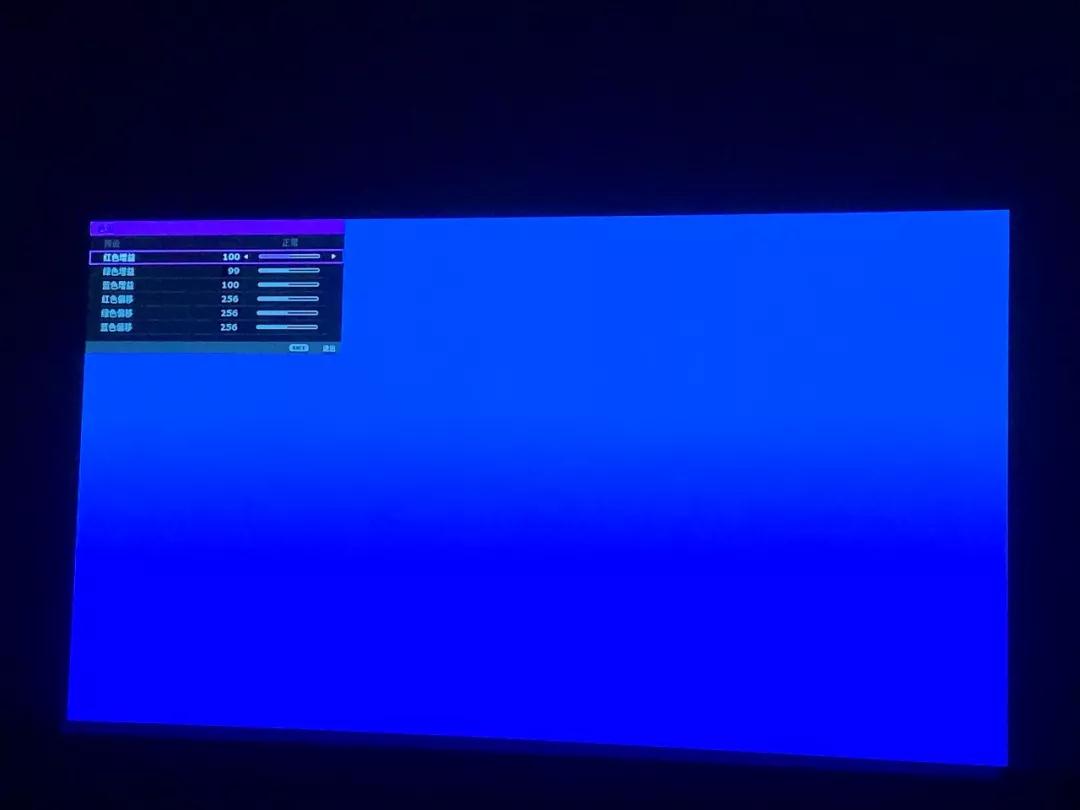

兩點色溫校準：Offset和Gain這兩個詞翻譯成偏移和增益總是很難讓人理解，實際上Offset和Gain分別代表畫面暗部和亮部的位置，對應18%和80%灰度，通過對這兩個灰度⾊溫進行校準就能保證顯示設備至少在視覺上不偏色，再配合顏色校準色域映射就可以基本做到顯示設備的正確色彩表現，所以兩點色溫校正可以說是顯示設備校準的基本選項，這里由于時間關系我們沒有對投影機進行校準，僅僅在出廠設置基礎上將色域調整為Rec.709進行測量。

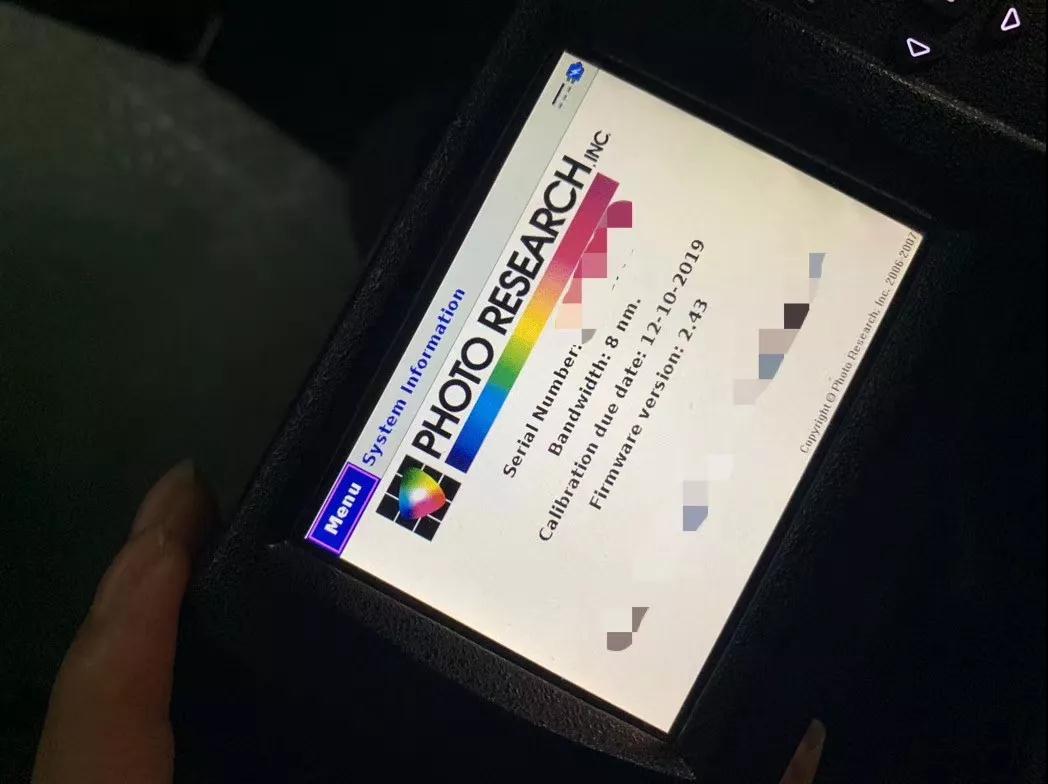

我們使用PhotoReaserch PR670光譜儀配合，Klein K10色度計進行測量，軟件方面我們采用Calman Studio，另外我們使用Amazon Fire TV的MobileForge作為信號發生器。

首先我們使用PR670為Klein K10制作了針對該投影機的Profile，并使用K10的軟件測量了⼀下投影機的黑和白，我們看到最亮為78.06nit，最暗為0.0564nit，經過計算可以得出在實際使用環境中W5700也能達到約為1400的對比度，在黑的表現上可以說相當不錯。

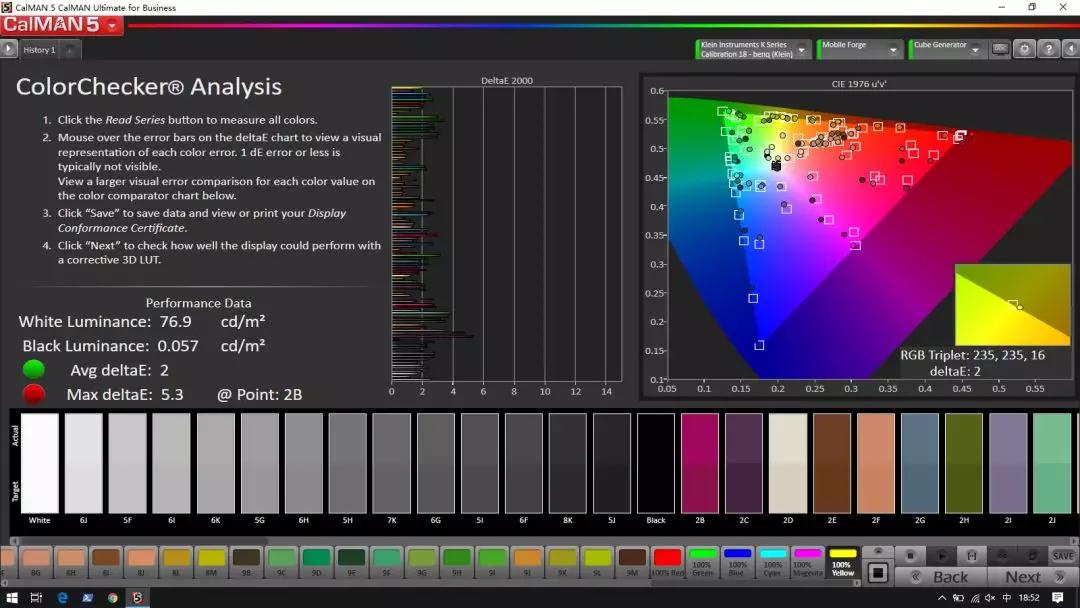

接下來我們對投影機的色彩覆蓋范圍和Delta E 2000進行測量：如下圖，結果可以看到在Rec.709色域設置下的投影色域達到了完美覆蓋（實際W5700支持DCI-P3色域，所以Rec.709完美覆蓋更是不在話下，但是由于時間原因我們沒有基于DCI-P3色域進行測量），測量結果平均Delta E為2，這是⼀個非常不錯的測量結果，幾乎達到了專業級別顯示設備的水平。

不論是對于構建家庭影院，還是不方便配置放映機的剪輯室、混音棚或者小型調色間來說，W5700都是⼀個超越大部分民用投影機，性能上極其接近專業放映機的投影設備，并且具有相當不錯性價比的選擇。
