通過網絡傳輸視頻時，我們往往需要對音視頻進行編碼。相同的Codec，位率設置的越高，解碼后的畫面質量更高，但這也需要消耗更高的網絡傳輸帶寬。在之前的博文中，我們討論了使用NDI®編碼傳輸技術所需的帶寬。有些用戶認為一路信號需要100到200Mbps的帶寬太高，但在很多場景下，更低的帶寬是否能滿足用戶對畫面的要求也是大家需要考慮的問題。實際上，用戶在使用Full NDI傳輸視頻時，可以根據需要處理畫面的復雜程度，合理調節編碼位率，達成畫面質量和網絡帶寬的平衡。我們在如下的博文中將向大家展示調節美樂威Pro Convert系列NDI編碼器中音視頻編碼位率對畫面質量和帶寬的影響。

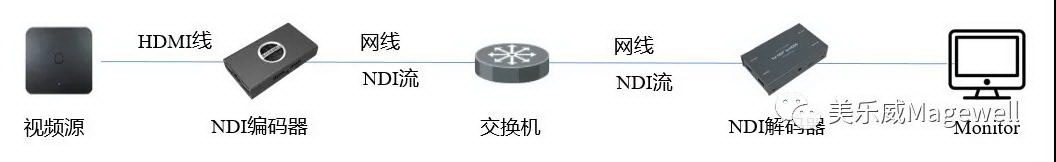

設備連接如下：

通過HDMI線將視頻源連接至美樂威NDI編碼器，NDI編碼器和解碼器通過交換機都接入局域網，NDI解碼器解碼后的圖像顯示在顯示器上。

設備連接圖

對比測試：

1.第一組測試選用源素材為測試視頻截圖。

2.第二組測試選用源素材為CAD專業制圖軟件制作的線條圖。這類圖包含較多線條，線條間相互交織，顯示時對精細程度要求較高（顯示帶有文字信息的圖片時通常也有類似要求）。

登錄NDI編碼器Web GUI界面，在“視頻”-“編碼”中，位率控制值可以選擇從50%到200%之間（默認值為100%）。本次選擇50%、100%和200%三個值進行測試，測試解碼顯示出來的圖片效果。

測試結果：

依次改變編碼位率值為50%、100%和200%，第一組測試圖片解碼顯示出來的效果如下圖所示：

編碼位率值50%

編碼位率值100%

編碼位率值200%

此外，測試還記錄了當位率值為50%、100%和200%時，其傳輸碼流依次為75Mbps、75Mbps、和80Mbps左右（由于這張純色圖片畫面非常簡單，所以傳輸碼流數據變化不大）。從解碼圖片效果和其對應的傳輸碼流大小來看，當所傳輸視頻畫面顏色、線條構圖和細節等相對比較簡單時，位率值的大小對其編碼后的視頻質量影響不大，選擇位率值50%可以實現占用最小帶寬傳輸視頻。

第二組測試圖片解碼顯示出來的效果如下圖所示：

編碼位率值50%

編碼位率值100%

編碼位率值200%

同樣，測試也記錄了當位率值為50%、100%和200%時，其傳輸碼流依次為120Mbps、188Mbps和325Mbps左右。從解碼圖片效果和其對應的傳輸碼流大小來看，當所傳輸視頻畫面顏色、線條構圖和細節等多且復雜時，位率值的大小對其編碼后的視頻質量影響較大，且當位率值從小到大變化時，編碼后的視頻質量逐漸變高（位率值選擇50%時，可明顯看到線條模糊，周圍有噪點；位率值選擇200%時，圖片非常清晰），但同時所占用的傳輸帶寬也會逐漸變高。若用戶或使用場景追求高畫質且有足夠帶寬來傳輸視頻，則可以選擇位率值200%，可以實現高畫質視頻傳輸。

結論：如果視頻畫面中線條顏色等相對單一，可以將NDI編碼器的位率值調低，這樣能夠在不影響畫面質量的同時用較低的帶寬來進行視頻傳輸；如果視頻畫面線條顏色比較豐富，在帶寬允許的條件下可以提高位率值以傳輸高質量的視頻。
